2022-12-12 09:08:18
一、形成
硅藻土，是由被稱之為硅藻的單細(xì)胞植物的殘骸沉積形成的。這種硅藻的獨(dú)特性在于能吸收水中的游離硅形成其細(xì)胞壁的成分，當(dāng)其生命結(jié)束后沉積到海底，經(jīng)過(guò)數(shù)萬(wàn)年左右的堆積期，在一定的地質(zhì)條件下形成的硅藻土礦床。硅藻是最早在地球上出現(xiàn)的原生生物之一，生存在海水或者湖水中。
二、原礦性質(zhì)
硅藻土是一種硅質(zhì)巖石，主要成分為二氧化硅，通常占80%以上，最高可達(dá)94%。硅藻土的氧化硅多數(shù)是非晶體，堿中可溶性硅酸含量為50~80%。非晶型二氧化硅加熱到800~1000°C時(shí)變?yōu)榫停瑝A中可溶性硅酸可減少到20~30%。

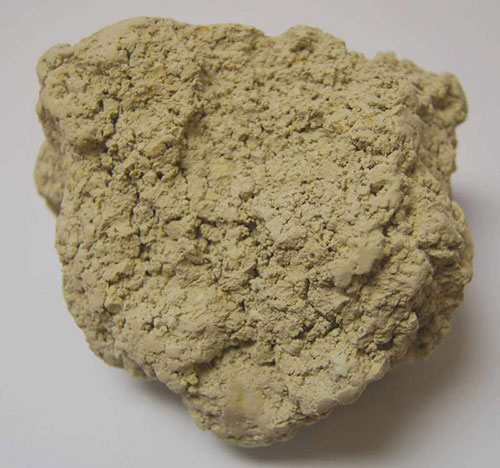

天然硅藻土的顏色為白色、灰白色、灰色和淺灰褐色等，有細(xì)膩、松散、質(zhì)輕、多孔、吸水性和滲透性強(qiáng)的性質(zhì)。其中優(yōu)質(zhì)者色白，SiO2含量高。單體硅藻無(wú)色透明，硅藻土的顏色取決于粘土礦物及有機(jī)質(zhì)等，不同礦源硅藻土的成分不同。
三、物理化學(xué)特性
硅藻土的密度1.9—2.3g/cm3,堆密度0.34—0.65g/cm3,比表面積40—65m/g,孔體積0.45—0.98m，吸水率是自身體積的2—4倍，熔點(diǎn)1650C—1750℃，在電子顯微鏡下可以觀察到特殊多孔的構(gòu)造，有多級(jí)、大量、有序排列的微孔，形狀有圓盤狀、針狀、筒狀、羽狀等。這種微孔結(jié)構(gòu)是硅藻土具有特征理化性質(zhì)的原因。
硅藻土的化學(xué)成分主要是SiO2，含有少量的Al2O3、Fe2O3、CaO、MgO等和有機(jī)質(zhì)。其中SiO2化學(xué)性質(zhì)穩(wěn)定，無(wú)毒。具有很強(qiáng)的吸附能力，它的孔隙結(jié)構(gòu)是活性炭的5000—6000倍，能夠吸附儲(chǔ)存水分，能吸收自身重量的1.5-4倍的水，是熱、電、聲的不良導(dǎo)體。
